多工位级进模排样设计的原则

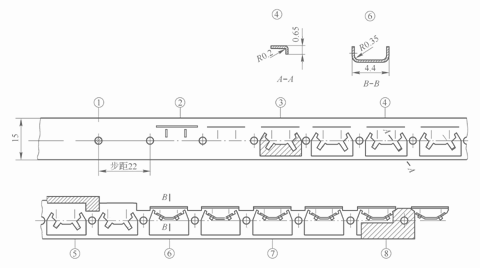

　　①先制作冲压件展开毛坯样板(3~5个)，在图面上反复试排，待初步方案确定后，在排样图的开始端安排冲孔、切口、切废料等分离工位，再向另一端依次安排成形工位，最后安排工件和载体分离。在安排工位时，要尽量避免冲小半孔，以防凸模受力不均而折断。

　　②第一工位一般安排冲孔和冲工艺导正孔。第二工位设置导正销对带料导正，在以后的工位中，视其工位数和易发生窜动的的工位设置导正销，也可在以后的工位中每隔2~3个工位设置导正销。第三工位可根据冲压条料的定位精度，设置送料步距的误差检测装置。

　　③冲压件上孔的数量较多，且孔的位置太近时，可分布在不同工位上冲出孔，但孔不能因后续成形工序的影响而变形。对有相对位置精度要求的多孔，应考虑同步冲出。因模具强度的限制不能同步冲出时， 应有措施保证它们的相对位置精度。复杂的型孔可分解为若干简单形孔分步冲出。

　　④成形方向的选择(向上或向下)要有利于模具的设计和制造，有利于送料的顺畅。若成形方向与冲压方向不同，可采用斜滑块、杠杆和摆块等机构来转换成形方向。

　　⑤为提高凹模镶块，卸料板和固定板的强度，保证各成形零件安装位置不发生干涉，可在排样中设置空工位，空工位的数量根据模具结构的要求而定。

　　⑥对弯曲和拉深成形件，每一工位的变形程度不宜过大，变形程度较大的冲压件可分几次成形。这样既有利于质量的保证，又有利于模具的调试修整。对精度要求较高的成形件，应设置整形工位。为避免U形弯曲件变形区材料的拉伸，应考虑先弯曲45度，再弯成90°。

　　⑦在级进拉深排样中，可应用拉深前切口，切槽等技术，以便材料的流动。

　　⑧当局部有压筋时，一般应安排在冲孔前，防止由于压筋造成孔的变形。突包时，若突包的中央有孔，为有利于材料的流动，可先冲一小孔，压突后再冲到要求的孔径。

　　⑨当级进成形工位数不是很多，工件的精度要求较高时，可采用“复位”技术，即在成形工位前，先将工件毛坯沿其规定的轮廓进行冲切，但不与带料分离，当凸模切入材料的20%~35%后，模具中的复位机构将作用反向力使被切工件压回条料内，再送到后续加工工位进行成形。
