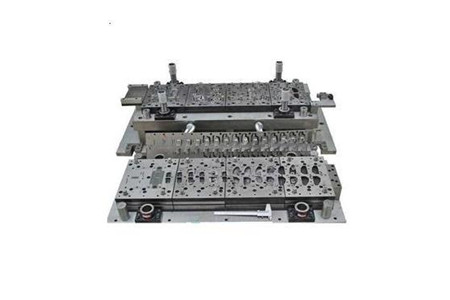

连续模是一种冲模,它具备工位多、效率高的特点,为了确保冲压件的质量,准确定位很重要,今天我们根据其需要定位的特征来介绍一下它的几种典型结构。
1、用导正销定位
用导正销定位的产品,其冲孔凸模和落料凸模之间距离就被称之为送料步距,在作业的时候吗,通过始用挡料销来限定初始的位置,冲前面的两个孔,在完成后始用挡料销的弹簧会复位。条料会送进一个步距,通过固定挡料销粗定位,在落料的时候,需要根据导正销进行准确定位,在落料的同时冲孔工位上能够冲两个孔,直到整条料带完全被冲完。
其中冲模当中的导正销和落料凸模在配合的时候,应该要合理,连接的时候应该要确保后面装拆方便,导正销的头部形状应该方便导正时插入已冲的孔。
2、导正销定距的冲孔落料
一般这种定位的方式比较常用于那些较为厚实的板料以及精度比较低的冲裁件的冲裁。在加工的时候,它需要以导板与凸模间隙配合导向。不过为了方便仿作,可以使用自动挡料定位,使条料的送进方向更加的准确。
3、侧刃定位
侧刃定位的连续模,在加工的时候要求送料的步距和侧刃断面的长度是一样的,这样才能够确保孔和外形的位置是正确的。
以上就是三种连续模的典型结构,不管采用哪一种结构,都应该严格按照工艺要求来操作。
