多工位精密级进模排样设计应遵循的原则

　　排样设计应遵循的原则

　　多工位级进模的排样，除了遵守普通冲模的排样原则外，还应考虑如下几点：

　　1)可制作冲压件展开毛坯样板(3～5个)，在图面上反复试排，待初步方案确定后，在排样图的开始端安排冲孔、切口、切废料等分离工位，再向另一端依次安排成形工位，最后安排制件和载体分离。在安排工位时，要尽量避免冲小半孔，以防凸模受力不均而折断。

　　2)第一工位一般安排冲孔和冲工艺导正孔。第二工位设置导正销对带料导正，在以后的工位中，视其工位数和易发生窜动的工位设置导正销，也可在以后的工位中每隔2～3个工位设置导正销。第三工位根据冲压条料的定位精度，可设置送料步距的误送检测装置。

　　3)冲压件上孔的数量较多，且孔的位置太近时，可分布在不同工位上冲出孔，但孔不能因后续成形工序的影响而变形。对相对位置精度有较高要求的多孔，应考虑同步冲出，因模具强度的限制不能同步冲出时，后续冲孔应采取保证孔相对位置精度要求的措施。复杂的型孔，可分解为若干简单型孔分步冲出。

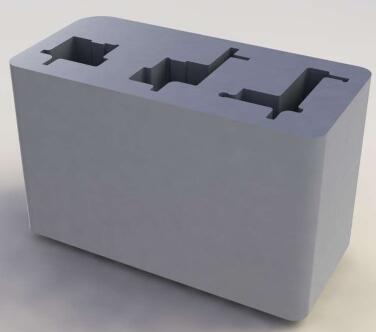

　　4)为提高凹模镶块、卸料板和固定板的强度和保证各成形零件安装位置不发生干涉，可在排样中设置空工位，空工位的数量根据模具结构的要求而定。

　　5)成形方向的选择(向上或向下)要有利于模具的设计和制造，有利于送料的顺畅。若有不同于冲床滑块冲程方向的冲压成形动作，可采用斜滑块、杠杆和摆块等机构来转换成形方向。
