按键弹片的技术参数和应用场合

　　按键弹片简介

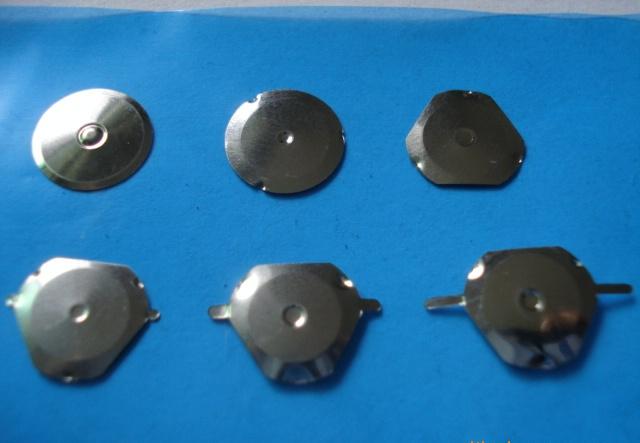

　　薄膜按键上的金属弹片位于PCB板上的导电部位(大部分位于线路板上的金手指上方)，当受到按压时， 弹片的中心点下凹，接触到PCB上的线路,从而形成回路，电流通过，整个产品就得以正常工作。按键弹片的分类

　　根据产品结构的不同，可以分为几下四大类：

　　一、单层结构这是始初的最简单的结构，金属弹片位于Mylar(一层带胶的PET)的下方，有通气孔以保证基本的手感与使用.

　　二、双层结构与单层导电膜不同的是，它多了一层Spacer (隔片)，弹片更好地贴与Mylar之上，并与线路板保持良好的接触，拥有更好的手感。另外，双层结构导电膜上的通气孔能更有效的防止PET层被弹片的披锋毛刺等所划伤，同时也能阻止灰尘进入PET层。

　　按键弹片的技术参数

　　高度: 0.28-0.45 mm

　　行程: 0.13-0.30 mm

　　力度范围: 100-400 gf

　　力度公差: ±30 gf

　　回弹: >30%

　　产品寿命: >1 百万次

　　盐雾测试: v35±2°C, 5±0.1%, 48H

　　工作温度: -20°C-50°C

　　工作湿度: < 100%RH

　　接触阻抗: <1 ohm

　　防静电电阻: <3 ohm

　　公差范围: ±0.05 - ±0.15mm

　　按键弹片的应用

　　按键弹片主要用于印刷线路板等硬性板的薄膜开关中， 如手机、无绳 电话、网络电话、CD/VCD/DVD、收音机、数码相机、MP3/MP4、游戏装置、电子辞典等，充分发挥了弹片的 导通性强、回弹稳定、手感俱佳三大优点，表面处理有镀金、镀银和镀镍等多种。
