级进模的装配要点、步骤和注意事项

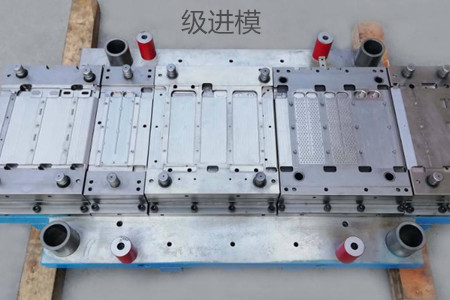

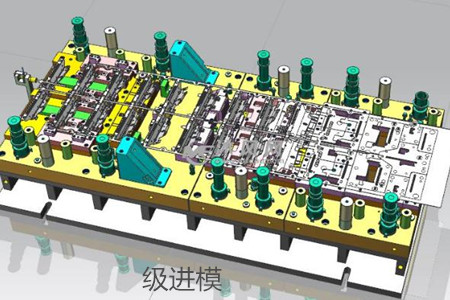

　　级进模是一种高效、精密、高质量和长寿命的模具，它由多个工位组成，可以在一次冲床行程中完成弯曲、冲裁、反孔、成形等冲压步骤。在生产过程中，该模具安装需到位，那么你知道该模具的装配的步骤、装配的要点和安装注意事项吗?今天就给大家介绍一下这方面的事情。

　　简单来说，装配的顺序为：首先需要将模具的零件拆卸下俩，并进行清洗，在拆卸的时候，需要注意零件的拆卸顺序，在安装的时候，后拆卸的零件需要先安装，先拆卸的零件后安装。根据装配的要点，通常选择凹模作为装配的基准件，先需要安装下模，然后再装上模。

　　装配要点：

　　一定要对准确的安排凹模型孔的相对位置和布局，如果相对位置和布局做的不好，则冲压出来的产品很难达到质量的要求。凹模是装配的基准件，它一般使用镶拼形式，由好几块拼块或镶块组合而成。

　　因此在装配的时候，首先需要装配凹模或者凹模组件，当凹模组件安装到位之后，再将其压入到固定板，将固定板装入到下模，使用凹模定位来装配凸模，将凸模装入到上模位置，这时需要进行试冲一下，确定试冲合格，使用销钉定位固定，然后再把其他的辅助件装入。

　　装配的重点主要就是需要得到准确的布局，并且确保间隙均匀，为了装配到位，可以先对各组凸模和凹模预配。

　　组件装配步骤：

　　首先需要安装导料板和承料板组件、始用挡料销和导料板组件，如果导柱和下模座，导套和上模座，模柄和上模座，凸模和凸模固定板都是组合起来的，不需要装配，只需要确定它们在各自的位置即可。

　　如果卸料板属于导柱导向结构，则需要先将小导柱和凸模固定板进行装配才行。如果凸模和凸模固定板是分开的，那么需要将其压入到凸模固定板的型孔当中，注意凸模和凸模固定板应该是垂直状态求，然后将其固牢。

　　下模装配步骤：

　　凹模和下模座需要装配到一起，在装配的时候，需要先把销钉打入，然后把螺栓拧紧。

　　上模装配步骤：

　　1、把上模座和垫板、凸模固定板需要对应的螺孔、销孔对齐，并且打入销钉，再使用罗缎紧固，有时候为了方便操作，可以使用合适高度的垫铁辅助安装。

　　2、把卸料板套入到已经装入固定板的凸模上，然后安装上橡胶或者弹簧，并旋入卸料钉。在装配好之后，需要检查一下，确保卸料能够灵活的运行，正常情况下，弹簧处于卸料板较低位置时，凸模的下端面应该要位于卸料板孔内。

　　3、安装其他的零件，比如导正销等。

　　装配注意事项：

　　1、在装配之前，应该要使用干净的棉布擦干净销钉、导柱以及导套等各个配合面，如果配合面有污迹，会影响配合面的装配质量。螺钉应该要拧紧。

　　2、上、下模在合模的时候，应该要找对上、下模的正确位置，上、下模应该要保持平行状态，在装配的时候，不能使用铜棒使劲打入。

　　级进模的装配要点、步骤和注意事项介绍完了。随着工业的发展，该模具在市场中的应用逐渐增多，只有掌握装配的相关事项，才能够让它在冲压行业发挥有用的价值。
