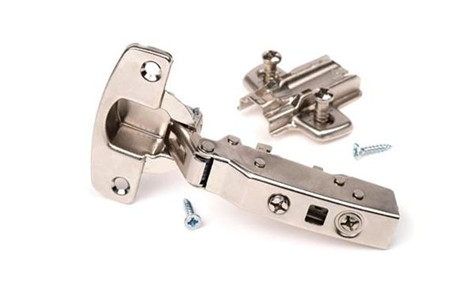

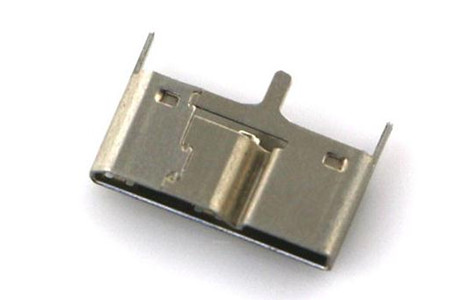

在精密冲压件加工时,因为受到多种因素的影响,使得加工的尺寸精度不能完全和图纸上规定的理想尺寸精度吻合,一般来说相符合的程度越高,加工精度就越高。但是尺寸精度不能偏离很大,如果偏离越大,则加工误差就越大。如何获得尺寸精度?
获得零件尺寸精度的方法:
1、试切法
首先切出很小一部分的加工表面,测量这一部分加工表面的尺寸,根据要求适当的调整刀具切削刃的位置,通过多次的试切和测量,确定被加工的零件达到规定的尺寸精度要求之后,再来加工整个零件表面。
试切法可以让零件达到比较高的精度,但是这种方法需要进行多次的试切、测量、调整和计算,因此效率比较的低,对操作人员的技术水平要求比较高,加上加工的质量稳定性差,因此只适合小批量生产。
2、调整法
预先使用样件或标准件来调整好加工的设备、夹具和工件的位置,从而确保在加工的时候,工件的尺寸达到较高的精度。由于尺寸事先已经调整到位,所以在实际的加工过程中,不需要反复的试切,尺寸能够自动获得,在同一批次的零件加工中,可以确保尺寸不变动。
调整法和试切法相比,调整法的加工精度稳定性好,并且生产效率也可以大大的提高,加上对设备操作的要求低,因此很适合大批量的生产。
3、定尺寸法
通过利用刀具的相应尺寸来确保加工零件的被加工部位的尺寸精度,它需要借助标准尺寸的刀具进行加工,加工面的尺寸需要由刀具尺寸进行决定。这就要求刀具的精确度要高。
定尺寸法的操作比较方便,生产效率也比较高,加工的精度较为稳定,基本不需要依靠操作人员的技术,因此使用比较广泛。
4、主动测量法
在加工时,一边加工一边测量加工零件的尺寸,并将检测所得到的结果和图纸上要求的尺寸比较。让设备或继续工作,或者使设备停止工作。
目前,主动测量中所获得数值可以直接通过屏幕上的数字来显示。采用主动测量法需要在测量装置加入工艺系统,比如夹具、刀具等等。这种方法所得到的尺寸精确度稳定,生产效率高。
5、自动控制法
这种方法主要是由测量装置、进给装置以及控制系统组成。它将这几个装置和系统组合成自动加工系统,这样在加工过程中,可以依靠系统自动完成尺寸精度的控制。
尺寸测量、刀具补偿调整和切削加工以及机床停车等一系列工作自动完成,自动达到所要求的尺寸精度。例如在数控机床上加工时,零件就是通过程序的各种指令控制加工顺序和加工精度。自动控制法加工的零件具备生产效率高,加工柔性好的优点。
精密冲压件加工时想要获得尺寸精度,可以采用试切法、调整法、定尺寸法、主动测量法以及、自动控制法这五种方法。
